Rulo băng tải là bộ phận quan trọng trong hệ thống băng tải công nghiệp, đóng vai trò truyền động và dẫn hướng cho dây băng trong quá trình vận hành. Việc hiểu rõ cấu tạo, nguyên lý hoạt động và cách lựa chọn rulo phù hợp sẽ giúp doanh nghiệp tối ưu hiệu suất, giảm chi phí bảo trì và nâng cao tuổi thọ thiết bị.

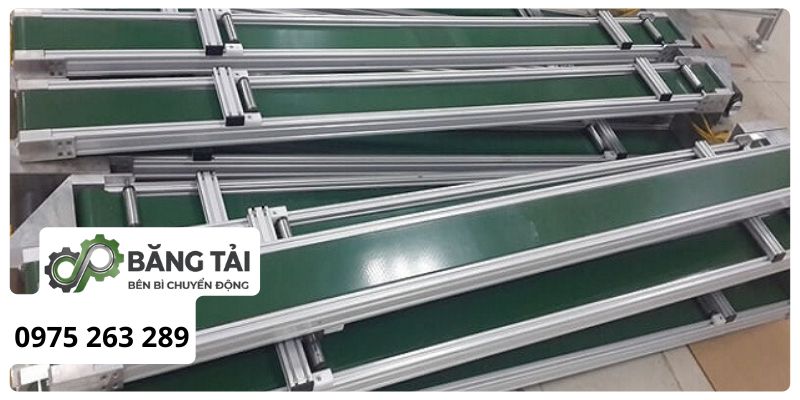

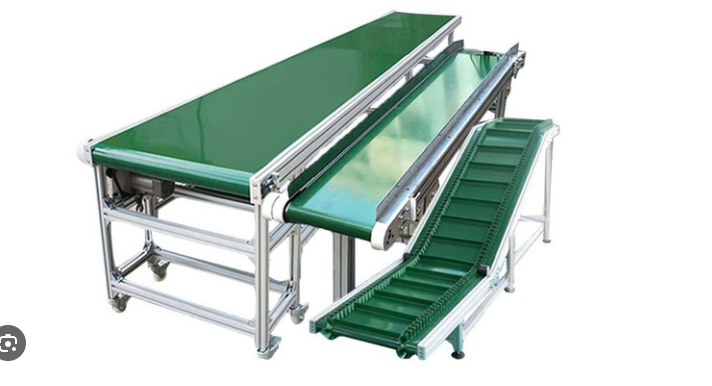

Băng tải là gì?

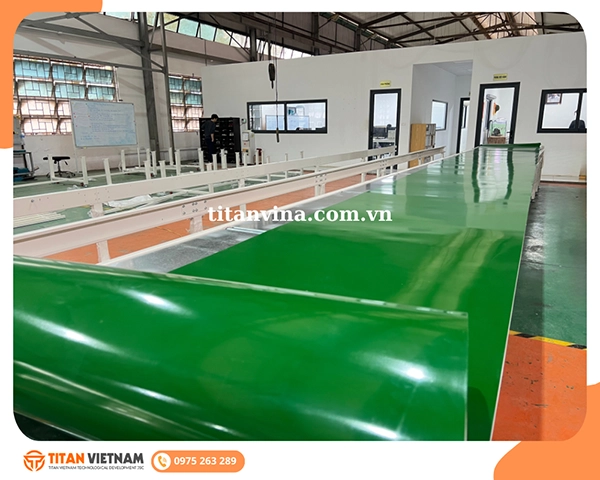

Băng tải là hệ thống vận chuyển vật liệu liên tục được sử dụng rộng rãi trong các nhà máy sản xuất, kho vận và trung tâm logistics. Thiết bị này cho phép hàng hóa di chuyển tự động giữa các công đoạn mà không cần nhiều thao tác thủ công.
Hiện nay, băng tải được ứng dụng trong nhiều lĩnh vực như thực phẩm, điện tử, cơ khí, may mặc và logistics. Hệ thống có thể sử dụng dây băng, con lăn hoặc xích tải tùy theo đặc tính sản phẩm và môi trường làm việc.
Việc đầu tư đúng hệ thống băng tải giúp doanh nghiệp nâng cao năng suất, tối ưu quy trình sản xuất và giảm đáng kể chi phí vận hành trong dài hạn.
Xem thêm bài viết:
Cấu tạo băng tải gồm những gì? Chi tiết từ A đến Z

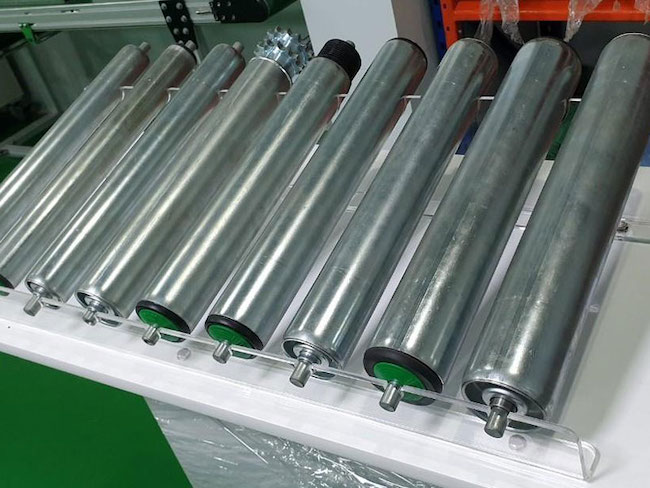

Rulo là gì? Ru lô là gì?
Rulo băng tải hay còn gọi là ru lô băng tải là bộ phận cơ khí dạng hình trụ dùng để truyền động và dẫn hướng dây băng trong hệ thống băng tải. Đây là chi tiết ảnh hưởng trực tiếp đến hiệu suất vận hành của toàn bộ hệ thống.
Rulo thường được lắp đặt tại đầu hoặc cuối băng tải và kết nối với động cơ thông qua hộp giảm tốc hoặc các cơ cấu truyền động khác. Tùy theo chức năng sử dụng, rulo có thể đảm nhiệm vai trò kéo băng, căng băng hoặc chuyển hướng dây băng.
Lựa chọn đúng loại rulo giúp hạn chế hiện tượng lệch băng, trượt băng và giảm chi phí bảo trì trong quá trình vận hành. Đây cũng là yếu tố quan trọng quyết định tuổi thọ của dây băng tải và các bộ phận truyền động liên quan.
Tang băng tải là gì?
Tang băng tải công nghiệp
Tang băng tải là thuật ngữ kỹ thuật được sử dụng phổ biến trong ngành cơ khí để chỉ rulo băng tải. Trong các tài liệu kỹ thuật quốc tế, bộ phận này được gọi là Pulley.
Tang băng tải có nhiệm vụ truyền lực từ động cơ đến dây băng, dẫn hướng và duy trì độ căng cần thiết trong suốt quá trình vận hành. Tùy theo vị trí lắp đặt, tang có thể đảm nhận vai trò chủ động, bị động hoặc chuyển hướng.
Việc lựa chọn tang băng tải phù hợp với tải trọng, tốc độ và môi trường làm việc giúp hệ thống hoạt động ổn định, giảm hao mòn và nâng cao hiệu quả vận hành lâu dài.
Phân loại rulo băng tải
Rulo băng tải được phân loại dựa trên chức năng vận hành trong hệ thống truyền động. Mỗi loại đảm nhận một nhiệm vụ riêng nhằm đảm bảo dây băng hoạt động liên tục và ổn định.
Trong thực tế, một hệ thống băng tải có thể sử dụng đồng thời nhiều loại rulo khác nhau để thực hiện các chức năng truyền động, dẫn hướng hoặc điều chỉnh độ căng dây băng.
Hiểu rõ đặc điểm của từng loại rulo giúp doanh nghiệp lựa chọn chính xác thiết bị, tối ưu hiệu suất vận hành và kéo dài tuổi thọ hệ thống.

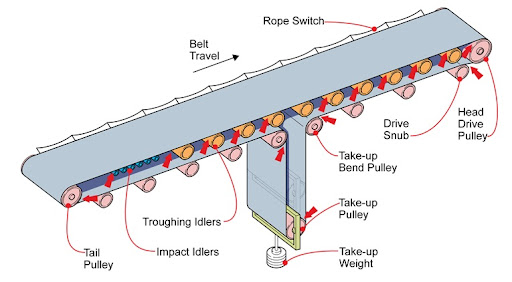

Các loại rulo phổ biến
- Rulo chủ động (Drive Pulley): Kết nối với động cơ và truyền lực cho dây băng tải.
- Rulo bị động (Tail Pulley): Dẫn hướng và quay đầu dây băng.
- Rulo căng (Take-up Pulley): Điều chỉnh độ căng của dây băng tải.
- Rulo chuyển hướng: Thay đổi hướng chuyển động của dây băng trong hệ thống.

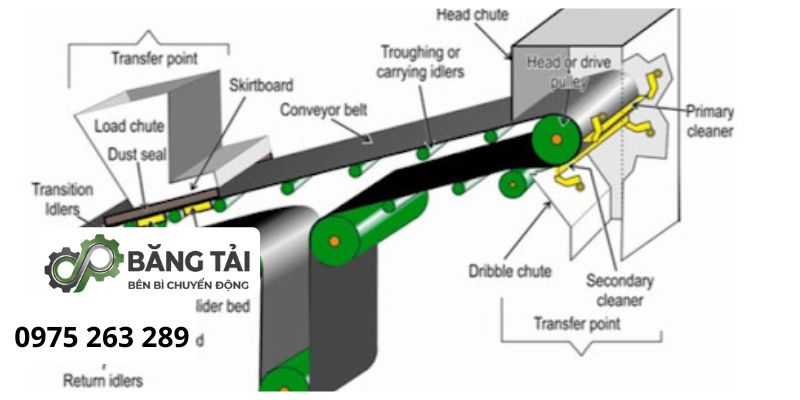

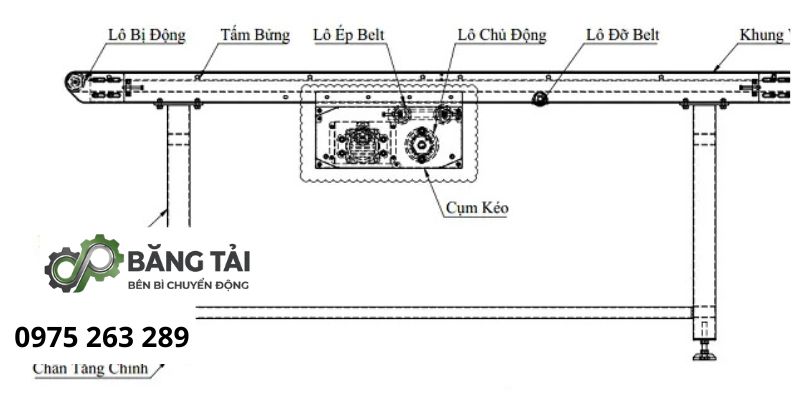

Cấu tạo rulo băng tải
Rulo băng tải được cấu tạo từ nhiều bộ phận cơ khí kết hợp với nhau nhằm đảm bảo khả năng truyền động, dẫn hướng và chịu tải trong quá trình vận hành. Chất lượng của từng chi tiết sẽ ảnh hưởng trực tiếp đến độ bền và hiệu suất của toàn bộ hệ thống băng tải.
Thông thường, một rulo hoàn chỉnh bao gồm trục rulo, vỏ rulo, ổ bi, mặt bích và lớp bọc cao su chống trượt. Tùy theo môi trường làm việc và yêu cầu kỹ thuật, vật liệu chế tạo có thể là thép, inox hoặc cao su chuyên dụng.
Việc hiểu rõ cấu tạo rulo giúp doanh nghiệp lựa chọn đúng thiết bị, giảm chi phí bảo trì và kéo dài tuổi thọ của hệ thống vận chuyển.
Bảng cấu tạo chi tiết rulo băng tải
| Thành phần | Chức năng | Vật liệu phổ biến |
|---|---|---|
| Trục rulo | Truyền lực và chịu tải | Thép C45, thép hợp kim |
| Vỏ rulo | Tiếp xúc trực tiếp với dây băng | Thép, inox 304 |
| Ổ bi (Bearing) | Giảm ma sát khi quay | SKF, NSK, FAG |
| Mặt bích | Liên kết trục và vỏ rulo | Thép gia công chính xác |
| Lớp bọc cao su | Tăng ma sát, chống trượt | Cao su chống mài mòn |
Trục rulo
Trục rulo là bộ phận trung tâm chịu toàn bộ tải trọng và mô-men xoắn trong quá trình vận hành. Đây là chi tiết quyết định độ cứng vững và khả năng làm việc ổn định của rulo.
Thông thường trục được gia công từ thép C45 hoặc thép hợp kim có độ bền cơ học cao. Kích thước trục được tính toán dựa trên tải trọng, tốc độ và chiều rộng của băng tải.
Trục được gia công chính xác giúp hạn chế rung động, giảm mài mòn ổ bi và tăng tuổi thọ cho toàn bộ hệ thống.
Vỏ rulo
Vỏ rulo là phần tiếp xúc trực tiếp với dây băng tải và chịu tác động liên tục trong quá trình vận hành. Đây là bộ phận quyết định khả năng truyền động và độ ổn định của dây băng.
Vật liệu phổ biến gồm thép, inox hoặc thép bọc cao su chống trượt. Trong môi trường thực phẩm hoặc hóa chất, inox 304 thường được ưu tiên nhờ khả năng chống ăn mòn tốt.
Vỏ rulo chất lượng cao giúp giảm hiện tượng trượt băng, tăng hiệu suất truyền động và kéo dài tuổi thọ dây băng tải.
Ổ bi rulo băng tải
Ổ bi là chi tiết giúp rulo quay trơn tru và giảm ma sát giữa trục với vỏ rulo. Đây là bộ phận ảnh hưởng trực tiếp đến độ êm và độ bền của hệ thống.
Các thương hiệu ổ bi phổ biến như SKF, NSK hoặc FAG thường được sử dụng trong các hệ thống băng tải công nghiệp nhờ khả năng chịu tải và độ bền cao.
Việc kiểm tra và thay thế ổ bi định kỳ giúp hạn chế hư hỏng rulo và giảm thời gian dừng máy ngoài kế hoạch.
Nguyên lý hoạt động của rulo băng tải
Rulo băng tải hoạt động dựa trên nguyên lý truyền động quay từ động cơ đến dây băng thông qua lực ma sát giữa bề mặt rulo và dây băng tải. Đây là nguyên lý được áp dụng trong hầu hết các hệ thống băng tải hiện nay.
Khi động cơ hoạt động, mô-men xoắn được truyền qua hộp giảm tốc đến rulo chủ động. Rulo quay tạo lực kéo làm dây băng chuyển động liên tục theo hướng thiết kế. Đồng thời, rulo bị động hỗ trợ dẫn hướng và duy trì độ ổn định của dây băng.
Quá trình truyền động ổn định giúp hàng hóa được vận chuyển liên tục, hạn chế hiện tượng lệch băng, trượt băng và nâng cao hiệu quả vận hành của toàn bộ hệ thống.
Xem thêm bài viết:
Băng tải và băng chuyền khác nhau như thế nào?
Giai đoạn truyền động
Động cơ điện tạo chuyển động quay và truyền lực đến rulo chủ động thông qua hộp giảm tốc. Đây là bước đầu tiên tạo nên chuyển động của dây băng tải.
Hộp giảm tốc có nhiệm vụ điều chỉnh tốc độ quay và tăng mô-men xoắn để phù hợp với tải trọng thực tế. Nhờ đó hệ thống có thể vận hành ổn định ngay cả khi tải trọng thay đổi.
Một hệ thống truyền động được thiết kế đúng kỹ thuật sẽ giúp tiết kiệm điện năng và kéo dài tuổi thọ thiết bị.
Giai đoạn kéo dây băng tải
Sau khi nhận lực từ động cơ, rulo chủ động bắt đầu kéo dây băng tải chuyển động liên tục theo quỹ đạo đã thiết kế.
Lực ma sát giữa bề mặt rulo và dây băng đóng vai trò quyết định trong quá trình truyền động. Đó là lý do nhiều rulo được bọc cao su nhằm tăng độ bám và hạn chế trượt băng.
Giai đoạn này ảnh hưởng trực tiếp đến tốc độ vận chuyển và hiệu suất làm việc của hệ thống băng tải.
Giai đoạn dẫn hướng và hồi băng
Rulo bị động và các rulo chuyển hướng có nhiệm vụ dẫn hướng dây băng quay trở lại vị trí ban đầu sau khi hoàn thành quá trình vận chuyển.
Đồng thời, hệ thống tăng đưa và rulo căng sẽ duy trì lực căng ổn định nhằm hạn chế hiện tượng võng hoặc lệch băng trong quá trình vận hành.
Sự phối hợp đồng bộ giữa các loại rulo giúp hệ thống hoạt động liên tục, ổn định và giảm thiểu sự cố kỹ thuật.
Tăng đưa băng tải là gì?
Tăng đưa băng tải là bộ phận được sử dụng để điều chỉnh độ căng của dây băng hoặc thay đổi chiều cao làm việc của hệ thống băng tải. Đây là chi tiết quan trọng giúp băng tải vận hành ổn định và hạn chế các sự cố trong quá trình sử dụng.
Trong thực tế, cơ cấu tăng đưa thường được lắp tại vị trí rulo bị động hoặc chân đỡ băng tải. Khi dây băng bị giãn sau thời gian dài hoạt động, hệ thống tăng đưa sẽ giúp điều chỉnh lại lực căng phù hợp để duy trì khả năng truyền động.
Việc sử dụng đúng cơ cấu tăng đưa không chỉ giúp giảm hao mòn dây băng mà còn nâng cao tuổi thọ của rulo, ổ bi và toàn bộ hệ thống băng tải.
Các loại tăng đưa phổ biến
- Tăng đưa vít: Điều chỉnh độ căng bằng cơ cấu ren vít, độ chính xác cao.
- Tăng đưa lò xo: Tự động cân bằng lực căng khi tải trọng thay đổi.
- Chân tăng đưa: Điều chỉnh chiều cao băng tải theo yêu cầu vận hành.
- Tăng đưa đối trọng: Thường sử dụng trong các hệ thống băng tải tải nặng hoặc băng tải dài.
Ứng dụng của rulo băng tải trong công nghiệp
Rulo băng tải được sử dụng trong hầu hết các hệ thống vận chuyển vật liệu hiện nay. Đây là bộ phận không thể thiếu trong các dây chuyền sản xuất tự động và bán tự động.
Từ ngành thực phẩm, điện tử, may mặc đến cơ khí, kho vận và logistics, rulo luôn đóng vai trò trung tâm trong việc truyền động và dẫn hướng dây băng. Nhờ đó hàng hóa được vận chuyển liên tục, ổn định và hạn chế tối đa thao tác thủ công.
Ứng dụng đúng loại rulo phù hợp với tải trọng và môi trường làm việc giúp doanh nghiệp tối ưu hiệu suất vận hành và giảm đáng kể chi phí bảo trì thiết bị.
Ngành sản xuất công nghiệp
Rulo được sử dụng trong các dây chuyền lắp ráp, đóng gói và vận chuyển bán thành phẩm giữa các công đoạn sản xuất.
Ngành thực phẩm
Hệ thống băng tải sử dụng rulo inox giúp vận chuyển nguyên liệu và thành phẩm đảm bảo tiêu chuẩn vệ sinh an toàn thực phẩm.

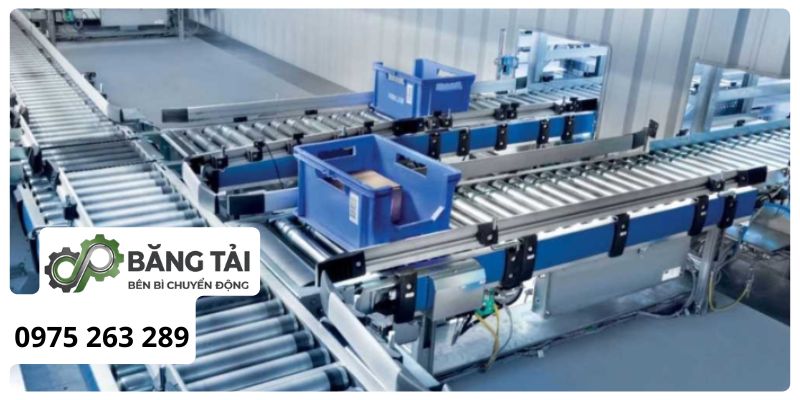

Kho vận và logistics
Rulo được ứng dụng trong các hệ thống phân loại hàng hóa, băng tải kho hàng và trung tâm phân phối tự động.
Ngành điện tử
Các dây chuyền sản xuất linh kiện điện tử sử dụng rulo có độ chính xác cao nhằm đảm bảo khả năng vận chuyển ổn định và an toàn cho sản phẩm.
Cách lựa chọn rulo băng tải phù hợp
Lựa chọn rulo băng tải đúng kỹ thuật là yếu tố quan trọng giúp hệ thống vận hành ổn định và đạt hiệu quả kinh tế lâu dài. Việc lựa chọn cần dựa trên tải trọng, tốc độ vận hành và điều kiện môi trường thực tế.
Mỗi loại băng tải sẽ yêu cầu đường kính rulo, vật liệu chế tạo và lớp bọc khác nhau. Ví dụ môi trường thực phẩm thường ưu tiên rulo inox, trong khi ngành vật liệu xây dựng thường sử dụng rulo thép bọc cao su chống mài mòn.
Đánh giá chính xác các thông số kỹ thuật ngay từ giai đoạn thiết kế sẽ giúp doanh nghiệp hạn chế sự cố, tiết kiệm chi phí đầu tư và giảm thời gian dừng máy.
Checklist lựa chọn rulo băng tải
- Tải trọng hệ thống (kg/m).
- Chiều rộng dây băng tải.
- Đường kính rulo phù hợp.
- Vật liệu chế tạo (thép, inox, cao su).
- Môi trường làm việc (ẩm, nhiệt độ cao, hóa chất).
- Tốc độ vận hành của băng tải.
- Loại truyền động sử dụng.
- Yêu cầu vệ sinh và an toàn sản xuất.
Giải pháp băng tải và rulo từ TITAN VINA
TITAN VINA chuyên thiết kế, chế tạo và lắp đặt các hệ thống băng tải công nghiệp theo yêu cầu cho doanh nghiệp sản xuất và nhà máy FDI. Chúng tôi cung cấp đầy đủ các loại rulo băng tải đáp ứng nhiều lĩnh vực khác nhau.
Danh mục sản phẩm bao gồm rulo thép, rulo inox, rulo bọc cao su, rulo chủ động, rulo bị động và các giải pháp băng tải PVC, PU, con lăn, xích tải, băng tải tự động hóa.
Với đội ngũ kỹ sư giàu kinh nghiệm cùng quy trình sản xuất chuyên nghiệp, TITAN VINA cam kết mang đến giải pháp vận chuyển tối ưu giúp doanh nghiệp nâng cao năng suất và giảm chi phí vận hành.
Lợi ích khi lựa chọn TITAN VINA
- Tư vấn và khảo sát tận nơi.
- Thiết kế theo yêu cầu thực tế.
- Sản xuất trực tiếp, tối ưu chi phí.
- Linh kiện chất lượng cao.
- Tiến độ triển khai nhanh chóng.
- Bảo hành từ 12 đến 24 tháng.
- Hỗ trợ kỹ thuật trên toàn quốc.
Kết luận
Rulo băng tải là bộ phận quan trọng quyết định khả năng truyền động và độ ổn định của toàn bộ hệ thống băng tải. Việc hiểu rõ khái niệm, cấu tạo và nguyên lý hoạt động sẽ giúp doanh nghiệp lựa chọn giải pháp phù hợp với nhu cầu sản xuất.
Bên cạnh đó, việc lựa chọn đúng loại rulo, tăng đưa và hệ thống truyền động giúp hạn chế hao mòn thiết bị, giảm chi phí bảo trì và nâng cao hiệu suất vận hành trong dài hạn.
Đầu tư đúng hệ thống băng tải và rulo chất lượng cao là giải pháp bền vững giúp doanh nghiệp nâng cao năng lực cạnh tranh, tối ưu sản xuất và sẵn sàng cho quá trình tự động hóa trong tương lai.
