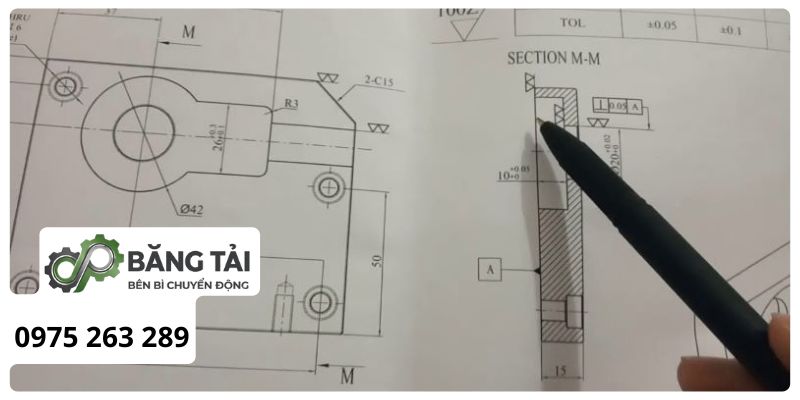

Đọc Ký Hiệu Bản Vẽ Cơ Khí Chuẩn Kỹ Thuật Từ A-Z

Bản vẽ cơ khí là ngôn ngữ kỹ thuật quan trọng trong thiết kế, gia công CNC, lắp ráp và kiểm tra chất lượng sản phẩm công nghiệp. Việc hiểu đúng các ký hiệu bản vẽ cơ khí, dung sai, độ nhám và hình chiếu giúp kỹ sư, kỹ thuật viên và thợ cơ khí giảm sai lỗi sản xuất, tối ưu quy trình chế tạo và đảm bảo độ chính xác lắp ghép. Trong bài viết này, bạn sẽ tìm hiểu chi tiết cách đọc bản vẽ cơ khí, các tiêu chuẩn trình bày, ký hiệu GD&T và phương pháp phân tích bản vẽ kỹ thuật chuẩn cơ khí hiện đại.

Khái niệm bản vẽ cơ khí là gì?

Bản vẽ cơ khí là tài liệu kỹ thuật thể hiện hình dạng, kích thước, dung sai, vật liệu và yêu cầu công nghệ của chi tiết máy hoặc cụm lắp ráp. Đây là ngôn ngữ kỹ thuật tiêu chuẩn dùng trong thiết kế, gia công CNC, kiểm tra QC và lắp ráp công nghiệp.

Cụ thể, bản vẽ cơ khí được xây dựng dựa trên các tiêu chuẩn như TCVN, ISO, JIS, DIN hoặc ASME để đảm bảo mọi kỹ sư và thợ máy đều đọc hiểu thống nhất. Bản vẽ có thể tồn tại ở dạng 2D hoặc mô hình CAD 3D trên phần mềm AutoCAD, SolidWorks, Inventor.

Việc hiểu đúng khái niệm bản vẽ cơ khí giúp giảm sai lỗi sản xuất, tối ưu gia công và đảm bảo tính lắp lẫn trong chế tạo công nghiệp.

Xem thêm bài viết: Rulo băng tải là gì? Cấu tạo, phân loại và ứng dụng

Vai trò của bản vẽ cơ khí trong sản xuất công nghiệp

Đọc bản vẽ cơ khí là kỹ năng nền tảng trong lĩnh vực chế tạo máy, tự động hóa và cơ khí chính xác. Mọi quy trình từ thiết kế đến gia công đều phụ thuộc trực tiếp vào độ chính xác của bản vẽ kỹ thuật.

Bên cạnh đó, bản vẽ còn là cơ sở để lập trình máy CNC, tính toán vật tư, kiểm tra chất lượng sản phẩm và bảo trì thiết bị. Trong các nhà máy FDI hiện đại, bản vẽ kỹ thuật còn đóng vai trò như tài liệu pháp lý kỹ thuật.

Hiểu rõ bản vẽ giúp kỹ sư và kỹ thuật viên nâng cao độ chính xác, giảm chi phí sản xuất và tăng hiệu quả vận hành.

Cách đọc bản vẽ cơ khí chuẩn kỹ thuật

Bước 1: Đọc khung tên bản vẽ

Khung tên là khu vực chứa thông tin quản lý quan trọng của bản vẽ như tên chi tiết, vật liệu, tỷ lệ, người thiết kế và mã bản vẽ. Đây là phần đầu tiên cần kiểm tra trước khi phân tích hình học chi tiết.

Cụ thể, khung tên thường được đặt ở góc phải phía dưới theo tiêu chuẩn TCVN. Người đọc cần xác định đúng vật liệu chế tạo như thép C45, SUS304, nhôm A6061 hoặc gang FC250 để lựa chọn công nghệ gia công phù hợp.

Đọc đúng khung tên giúp xác định chính xác yêu cầu kỹ thuật và tránh nhầm lẫn trong sản xuất.

Bảng thông tin thường có trong khung tên

Nội dung	Ý nghĩa
Tên chi tiết	Xác định sản phẩm
Vật liệu	Chọn công nghệ gia công
Tỷ lệ	So sánh kích thước thực
Mã bản vẽ	Quản lý dữ liệu kỹ thuật
Người thiết kế	Kiểm soát trách nhiệm
Ngày duyệt	Kiểm tra phiên bản

Bước 2: Phân tích hình chiếu và hình cắt

Hình chiếu cơ khí bao gồm hình chiếu đứng, hình chiếu bằng và hình chiếu cạnh nhằm mô tả đầy đủ hình dạng chi tiết. Đây là nội dung quan trọng nhất trong quá trình doc ban ve ky thuat.

Cụ thể, kỹ sư cần xác định vị trí các lỗ, rãnh, mặt cắt và kết cấu bên trong thông qua hình cắt hoặc mặt cắt. Với chi tiết phức tạp, việc liên kết nhiều hình chiếu giúp tái tạo mô hình 3D trong tư duy kỹ thuật.

Phân tích đúng hình chiếu giúp hạn chế sai lệch khi gia công và lắp ráp cơ khí.

Các loại hình biểu diễn phổ biến

• Hình chiếu đứng
• Hình chiếu bằng
• Hình chiếu cạnh
• Hình cắt toàn phần
• Hình cắt cục bộ
• Mặt cắt rời
• Hình trích chi tiết

Bước 3: Đọc kích thước cơ khí

Kích thước cơ khí là hệ thống số liệu quy định độ lớn thực tế của chi tiết máy. Nội dung này quyết định trực tiếp khả năng lắp ráp và độ chính xác gia công CNC.

Bên cạnh đó, người đọc cần hiểu ý nghĩa các ký hiệu như ∅, R, M hoặc □ để xác định đường kính, bán kính, ren hoặc hình vuông. Các kích thước thường đi kèm dung sai để kiểm soát sai số chế tạo.

Đọc đúng kích thước giúp đảm bảo độ chính xác và giảm lỗi sản phẩm hàng loạt.

Các ký hiệu kích thước phổ biến

Ký hiệu	Ý nghĩa
∅	Đường kính
R	Bán kính
M	Ren hệ mét
□	Hình vuông
°	Góc
SR	Bán kính cầu

Các ký hiệu bản vẽ cơ khí quan trọng

Ký hiệu độ nhám bề mặt

Ký hiệu độ nhám dùng để xác định chất lượng hoàn thiện bề mặt sau gia công cơ khí. Đây là yêu cầu quan trọng trong các chi tiết ma sát, trượt hoặc làm kín.

Cụ thể, thông số phổ biến gồm Ra và Rz, được tính bằng micromet. Giá trị càng nhỏ thì bề mặt càng nhẵn và chi phí gia công càng cao. Một số chi tiết chính xác có thể yêu cầu mài tinh hoặc đánh bóng.

Kiểm soát đúng độ nhám giúp tăng tuổi thọ thiết bị và giảm hao mòn cơ khí.

Bảng ký hiệu độ nhám cơ bản

Ký hiệu	Ý nghĩa
Ra	Độ nhám trung bình
Rz	Độ nhấp nhô 10 điểm
√	Có gia công cắt gọt
~	Không gia công

Ký hiệu dung sai hình học GD&T

GD&T là hệ thống dung sai hình học dùng để kiểm soát hình dạng và vị trí của chi tiết cơ khí. Đây là tiêu chuẩn cực kỳ quan trọng trong cơ khí chính xác và tự động hóa.

Cụ thể, GD&T giúp xác định độ phẳng, độ song song, độ đồng tâm hoặc độ vuông góc của chi tiết. Các ký hiệu này thường nằm trong khung dung sai theo tiêu chuẩn ISO 1101.

Hiểu đúng GD&T giúp đảm bảo khả năng lắp ghép và vận hành ổn định của máy móc.

Bảng ký hiệu GD&T phổ biến

Ký hiệu	Ý nghĩa
○	Độ tròn
□	Độ phẳng
∥	Độ song song
⊥	Độ vuông góc
◎	Độ đồng tâm
↗	Độ đảo

Ký hiệu ren cơ khí

Ren cơ khí là chi tiết tiêu chuẩn dùng trong liên kết bulông, vít me hoặc truyền động. Ký hiệu ren thể hiện loại ren, đường kính và bước ren.

Bên cạnh đó, các hệ ren phổ biến gồm ren mét M, ren ống G/R và ren hình thang Tr. Ví dụ, M10x1.5 nghĩa là ren đường kính 10 mm với bước ren 1.5 mm.

Đọc đúng ký hiệu ren giúp lựa chọn dụng cụ cắt và kiểm tra chính xác hơn.

Các loại ren thường gặp

• Ren hệ mét M
• Ren ống G
• Ren côn R
• Ren hình thang Tr
• Ren vuông
• Ren ACME

Tiêu chuẩn đường nét trong bản vẽ cơ khí

Ý nghĩa các loại nét vẽ

Kí hiệu bản vẽ cơ khí không chỉ nằm ở kích thước mà còn thể hiện qua hệ thống đường nét tiêu chuẩn. Mỗi loại nét biểu diễn một đặc tính hình học khác nhau.

Cụ thể, nét liền đậm dùng cho cạnh thấy, nét đứt biểu diễn cạnh khuất và nét chấm gạch dùng cho trục tâm. Việc đọc sai nét vẽ có thể dẫn đến gia công sai hình dạng chi tiết.

Hiểu hệ thống đường nét giúp đọc bản vẽ nhanh và chính xác hơn.

Bảng phân loại nét vẽ cơ khí

Loại nét	Công dụng
Nét liền đậm	Cạnh thấy
Nét liền mảnh	Đường kích thước
Nét đứt	Cạnh khuất
Nét chấm gạch	Đường tâm
Nét cắt	Mặt phẳng cắt

Cách đọc bản vẽ lắp cơ khí

Phân tích bản vẽ lắp

Bản vẽ lắp là tài liệu thể hiện mối liên kết giữa nhiều chi tiết trong một cụm máy hoàn chỉnh. Đây là dạng bản vẽ phổ biến trong chế tạo máy công nghiệp và dây chuyền tự động hóa.

Cụ thể, người đọc cần xác định vị trí từng chi tiết, phương pháp liên kết và trình tự lắp ráp. Bản vẽ lắp thường đi kèm bảng kê BOM để quản lý vật tư và số lượng linh kiện.

Đọc tốt bản vẽ lắp giúp tăng tốc độ lắp ráp và giảm sai sót kỹ thuật.

Nội dung thường có trong bản vẽ lắp

• Hình cắt lắp ráp
• Ký hiệu vị trí chi tiết
• Bảng kê BOM
• Yêu cầu kỹ thuật
• Ký hiệu mối hàn
• Dung sai lắp ghép

Phương pháp học đọc bản vẽ cơ khí hiệu quả

Kết hợp lý thuyết và phần mềm CAD

Cách đọc bản vẽ cơ khí hiệu quả nhất là kết hợp giữa lý thuyết tiêu chuẩn và thực hành trên phần mềm CAD. Đây là phương pháp được nhiều kỹ sư cơ khí hiện đại áp dụng.

Bên cạnh đó, việc sử dụng AutoCAD, SolidWorks hoặc Inventor giúp người học dễ hình dung mối liên hệ giữa hình chiếu 2D và mô hình 3D thực tế. Điều này giúp phát triển tư duy không gian nhanh hơn.

Thực hành liên tục với bản vẽ thực tế là cách tốt nhất để nâng cao kỹ năng đọc hiểu kỹ thuật.

Phần mềm hỗ trợ đọc bản vẽ

Phần mềm	Chức năng
AutoCAD	Thiết kế bản vẽ 2D
SolidWorks	Thiết kế 3D
Inventor	Mô phỏng cơ khí
Fusion 360	CAD/CAM
Creo	Thiết kế sản phẩm

Những lỗi thường gặp khi đọc bản vẽ cơ khí

Đọc sai tỷ lệ và đơn vị

Đọc bản vẽ cơ khí sai tỷ lệ là lỗi phổ biến khiến kích thước gia công bị sai lệch nghiêm trọng. Điều này thường xảy ra khi người đọc chỉ quan sát hình vẽ mà bỏ qua tỷ lệ trong khung tên.

Cụ thể, nhiều bản vẽ sử dụng tỷ lệ thu nhỏ hoặc phóng to để thể hiện chi tiết phức tạp. Ngoài ra, việc nhầm đơn vị mm và inch cũng gây ra sai số rất lớn trong sản xuất.

Luôn kiểm tra tỷ lệ và đơn vị trước khi gia công là nguyên tắc quan trọng trong cơ khí chế tạo.

Bỏ qua yêu cầu kỹ thuật

Yêu cầu kỹ thuật là phần chứa thông tin về xử lý nhiệt, độ cứng, độ nhám hoặc lớp phủ bề mặt. Đây là nội dung thường bị người mới học bỏ sót khi đọc bản vẽ.

Bên cạnh đó, các ghi chú như tôi cứng HRC, thấm carbon hoặc mạ kẽm ảnh hưởng trực tiếp đến tuổi thọ và khả năng làm việc của chi tiết máy. Gia công đúng hình dạng nhưng sai xử lý nhiệt vẫn bị xem là lỗi kỹ thuật.

Đọc đầy đủ yêu cầu công nghệ giúp đảm bảo chất lượng và độ bền sản phẩm.

Kết luận

Đọc ký hiệu bản vẽ cơ khí là kỹ năng cốt lõi trong ngành cơ khí chế tạo, tự động hóa và sản xuất công nghiệp hiện đại. Người học cần hiểu đồng thời hình chiếu, kích thước, dung sai, độ nhám, vật liệu và yêu cầu công nghệ để phân tích chính xác bản vẽ kỹ thuật.

Cụ thể, quy trình đọc hiệu quả nên bắt đầu từ khung tên, tiếp theo là hình biểu diễn, kích thước và cuối cùng là yêu cầu kỹ thuật. Việc thực hành thường xuyên trên các bản vẽ thực tế và phần mềm CAD sẽ giúp nâng cao tư duy kỹ thuật nhanh chóng.

Làm chủ kỹ năng doc ban ve ky thuat giúp kỹ sư và kỹ thuật viên giảm sai lỗi sản xuất, tối ưu gia công và nâng cao năng lực chuyên môn trong môi trường công nghiệp hiện đại.
