Cấu tạo băng tải là yếu tố cốt lõi quyết định hiệu suất và độ bền của hệ thống băng tải công nghiệp, bao gồm khung, dây băng, rulo, con lăn và động cơ. Cụ thể, mỗi bộ phận đảm nhiệm chức năng riêng nhằm đảm bảo vận hành ổn định và liên tục. Hiểu rõ cấu tạo giúp doanh nghiệp tối ưu thiết kế và giảm chi phí vận hành hiệu quả.
Cấu tạo băng tải là gì
Cấu tạo băng tải là tập hợp các bộ phận cơ khí và hệ thống điều khiển phối hợp với nhau để vận chuyển hàng hóa liên tục trong sản xuất công nghiệp.
Cụ thể, hệ thống bao gồm khung, dây băng, rulo, con lăn, động cơ, bộ truyền động và hệ điều khiển nhằm đảm bảo dòng chảy vật liệu ổn định.
Hiểu rõ cấu tạo băng tải giúp doanh nghiệp thiết kế hệ thống tối ưu và vận hành hiệu quả.
Tổng quan cấu tạo hệ thống băng tải
Cấu tạo hệ thống băng tải bao gồm 6 đến 7 phân hệ chính như khung, dây băng, truyền động, con lăn, rulo, bộ căng và điều khiển.
Bên cạnh đó, mỗi bộ phận đảm nhiệm chức năng riêng nhưng liên kết chặt chẽ thông qua cơ chế truyền động và lực ma sát để tạo chuyển động liên tục.
Sự phối hợp đồng bộ giữa các bộ phận là yếu tố quyết định hiệu suất và tuổi thọ hệ thống.

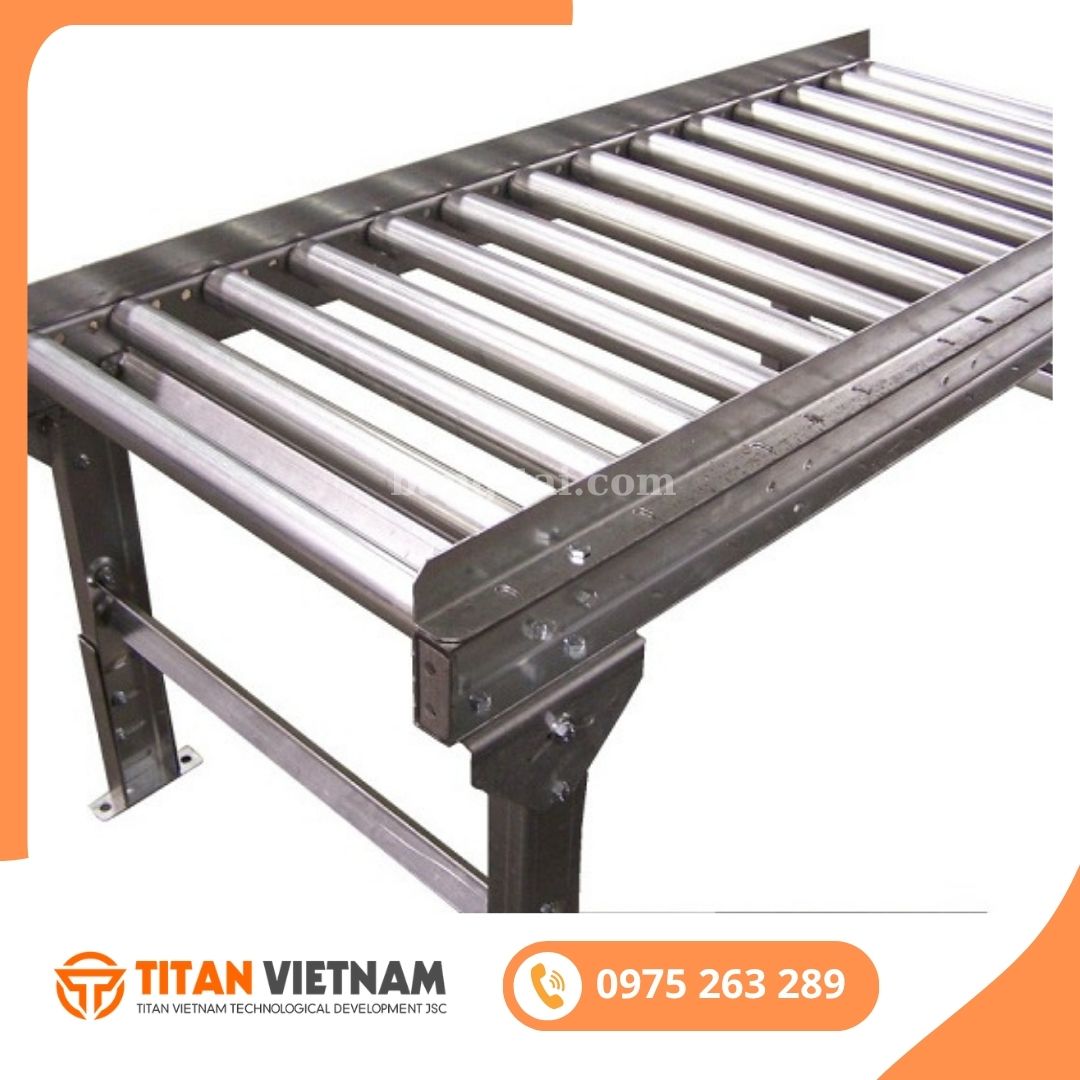

Khung băng tải
Khung băng tải là bộ phận chịu lực chính, có chức năng nâng đỡ toàn bộ hệ thống và định hình kết cấu băng tải.
Cụ thể, khung được chế tạo từ nhôm định hình, thép sơn tĩnh điện hoặc inox nhằm đáp ứng yêu cầu về tải trọng và môi trường làm việc.
Lựa chọn vật liệu khung phù hợp giúp tăng độ bền và đảm bảo ổn định vận hành.
Bảng so sánh vật liệu khung băng tải
| Vật liệu | Đặc điểm | Ứng dụng |
| Nhôm định hình | Nhẹ, thẩm mỹ, linh hoạt | Điện tử, phòng sạch |
| Thép sơn tĩnh điện | Chịu tải tốt, giá rẻ | Công nghiệp nặng |
| Inox 304/316 | Chống gỉ, vệ sinh cao | Thực phẩm, dược phẩm |
Dây băng tải (bề mặt truyền tải)
Dây băng tải là bộ phận trực tiếp tiếp xúc và vận chuyển hàng hóa, quyết định hiệu suất và tính ổn định của hệ thống.
Cụ thể, các loại phổ biến gồm PVC, PU, cao su, xích nhựa hoặc lưới inox tùy theo yêu cầu tải trọng và môi trường sản xuất.
Chọn đúng loại dây băng giúp đảm bảo hiệu quả vận chuyển và chất lượng sản phẩm.

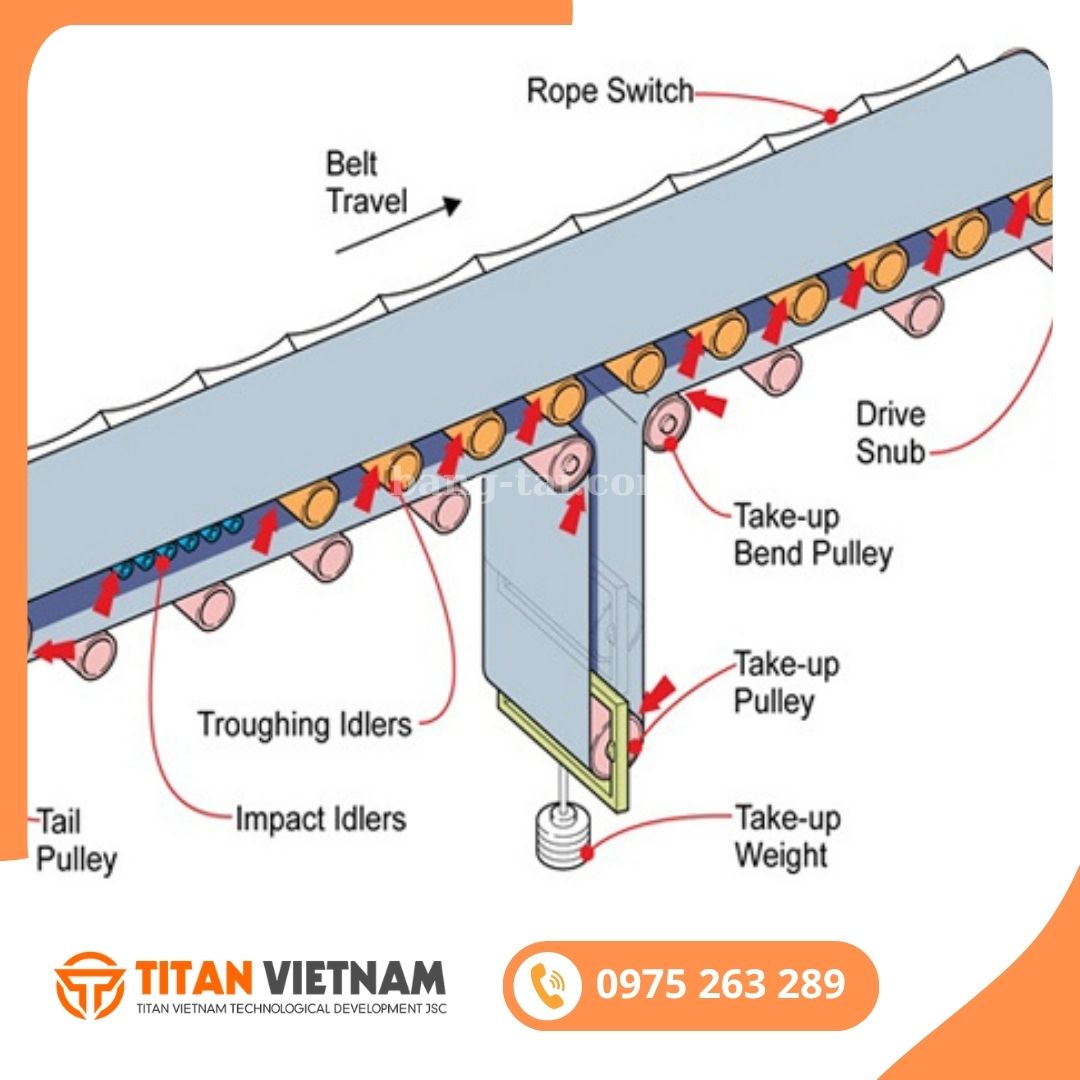

Hệ thống rulo (pulley)
Rulo băng tải là bộ phận dẫn động và đổi hướng dây băng, bao gồm rulo chủ động và rulo bị động trong hệ thống.
Bên cạnh đó, rulo chủ động kết nối với động cơ để tạo lực kéo, trong khi rulo bị động duy trì độ căng và ổn định chuyển động.
Thiết kế rulo chính xác giúp tăng hiệu suất truyền động và giảm trượt băng
.

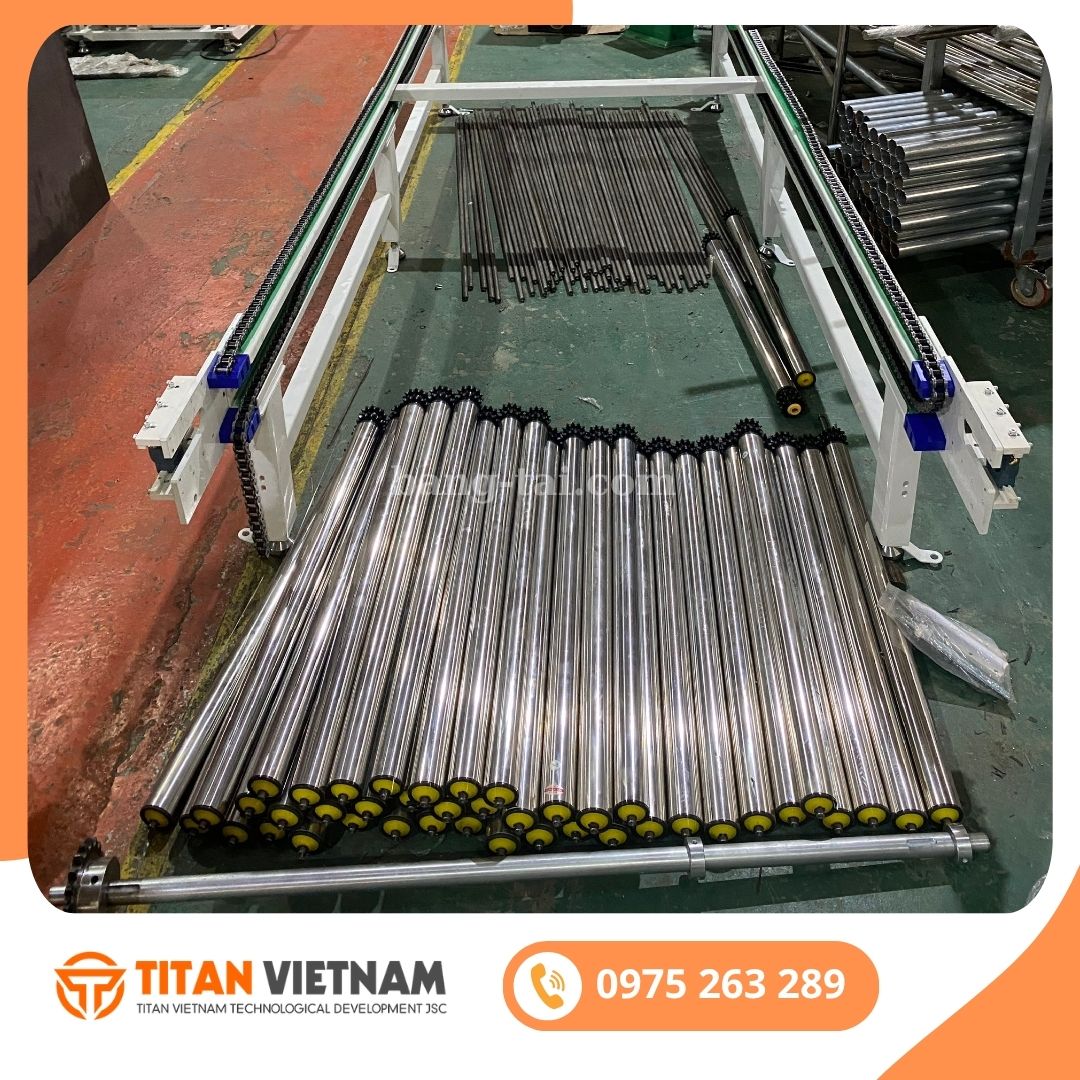

Hệ thống con lăn (roller)
Con lăn băng tải là bộ phận hỗ trợ nâng đỡ dây băng, giúp giảm ma sát và đảm bảo chuyển động ổn định.
Cụ thể, hệ thống gồm con lăn đỡ, con lăn hồi, con lăn giảm chấn và con lăn chỉnh tâm nhằm tối ưu hóa vận hành.
Sử dụng con lăn chất lượng giúp giảm hao mòn và kéo dài tuổi thọ hệ thống.
Phân loại con lăn băng tải
- Con lăn đỡ: Nâng đỡ phần tải
- Con lăn hồi: Đỡ nhánh không tải
- Con lăn giảm chấn: Hấp thụ va đập
- Con lăn chỉnh tâm: Chống lệch băng
Động cơ và hệ truyền động
Động cơ băng tải là nguồn cung cấp năng lượng chính, kết hợp với hệ truyền động để tạo chuyển động cho dây băng.
Cụ thể, hệ thống sử dụng motor giảm tốc, truyền động qua xích, dây đai hoặc khớp nối để điều chỉnh tốc độ và mô-men xoắn.
Chọn đúng công suất động cơ giúp tiết kiệm điện và đảm bảo vận hành ổn định.
Bộ phận căng băng (tension system)
Bộ phận căng băng là hệ thống duy trì độ căng cần thiết để tránh trượt và đảm bảo dây băng hoạt động ổn định.
Bên cạnh đó, các phương pháp phổ biến gồm căng vít, căng đối trọng hoặc căng thủy lực tùy theo chiều dài và tải trọng băng tải.
Điều chỉnh độ căng đúng giúp tăng hiệu suất và giảm hao mòn dây băng.
Hệ thống điều khiển băng tải
Hệ thống điều khiển băng tải là trung tâm vận hành, bao gồm biến tần, PLC, cảm biến và tủ điện điều khiển.
Cụ thể, hệ thống giúp điều chỉnh tốc độ, giám sát hoạt động và đảm bảo an toàn trong quá trình vận hành tự động.
Ứng dụng điều khiển thông minh giúp nâng cao hiệu suất và giảm rủi ro vận hành.
Thiết bị phụ trợ và an toàn
Thiết bị phụ trợ băng tải bao gồm máng dẫn liệu, gạt băng, cảm biến và các hệ thống bảo vệ an toàn.
Bên cạnh đó, các thiết bị như công tắc giật dây, cảm biến lệch băng và cảm biến tốc độ giúp phát hiện sự cố kịp thời.
Trang bị đầy đủ thiết bị an toàn giúp giảm rủi ro và bảo vệ hệ thống hiệu quả.
Danh sách thiết bị an toàn phổ biến
- Công tắc giật dây
- Cảm biến lệch băng
- Cảm biến tốc độ
- Nút dừng khẩn cấp
Nguyên lý hoạt động của băng tải
Nguyên lý hoạt động của băng tải là sự kết hợp giữa lực ma sát và hệ truyền động để tạo chuyển động liên tục của dây băng.
Cụ thể, động cơ truyền mô-men xoắn đến rulo chủ động, tạo lực kéo giúp dây băng di chuyển và vận chuyển hàng hóa.
Hiểu rõ nguyên lý giúp tối ưu thiết kế và hạn chế sự cố trong vận hành.
Ứng dụng cấu tạo băng tải trong thực tế
Cấu tạo băng tải được ứng dụng rộng rãi trong các ngành sản xuất, logistics và tự động hóa nhờ khả năng vận chuyển liên tục.
Bên cạnh đó, hệ thống có thể tùy biến cấu trúc để phù hợp từng dây chuyền như thực phẩm, điện tử, kho vận.
Thiết kế đúng cấu tạo giúp doanh nghiệp nâng cao năng suất và tối ưu chi phí.
Xu hướng cấu tạo băng tải hiện đại
Xu hướng cấu tạo băng tải hiện đại là tích hợp công nghệ IoT, AI và hệ thống điều khiển thông minh trong vận hành.
Cụ thể, các cảm biến giúp giám sát dữ liệu theo thời gian thực và hỗ trợ bảo trì dự đoán nhằm giảm thiểu sự cố.
Ứng dụng công nghệ giúp hệ thống băng tải vận hành thông minh và bền vững hơn.
Kết luận
Cấu tạo băng tải là nền tảng quan trọng quyết định hiệu suất và độ bền của toàn bộ hệ thống vận chuyển công nghiệp.
Cụ thể, từ khung, dây băng đến động cơ và điều khiển, mỗi bộ phận đều đóng vai trò thiết yếu trong vận hành.
Đầu tư thiết kế cấu tạo băng tải đúng chuẩn là giải pháp tối ưu giúp doanh nghiệp phát triển bền vững.
